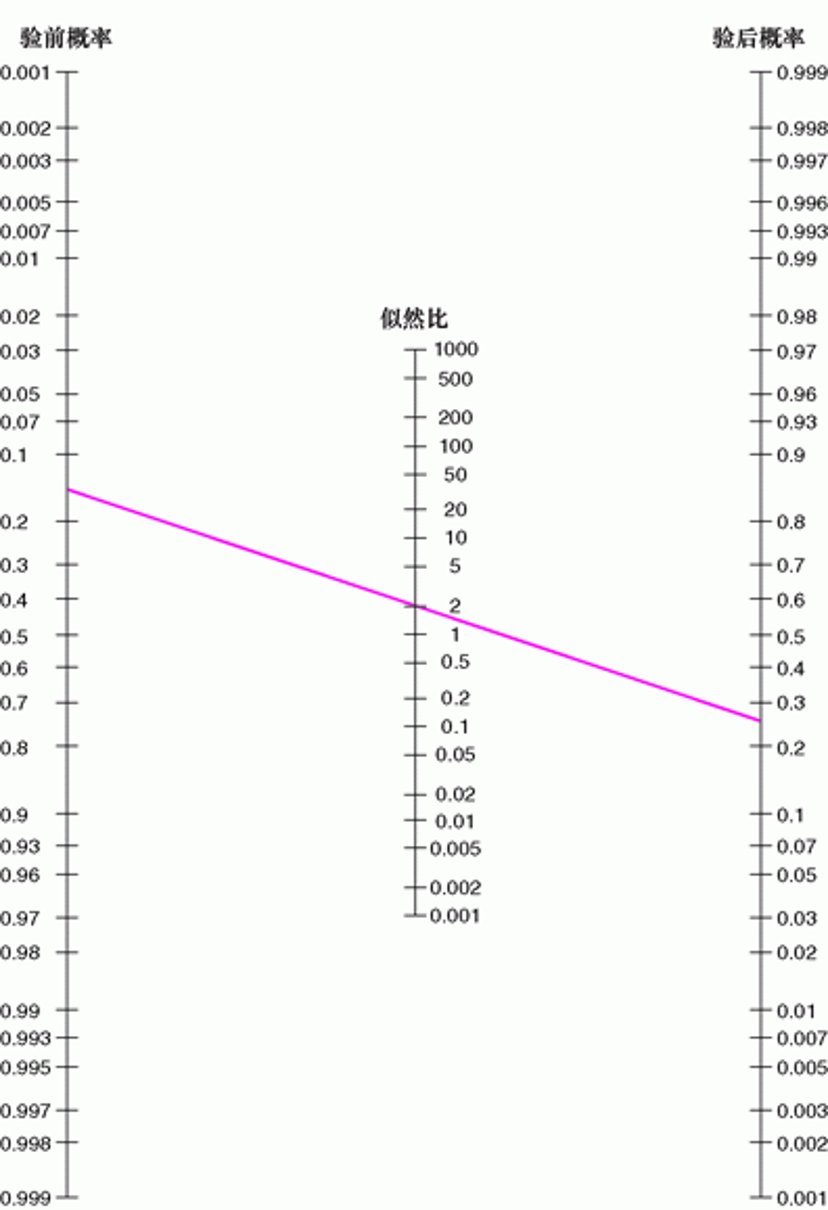

Fagan列线图用于判断是否需要检测

举例中，假设以为病人急性心肌梗死的治疗阈值（TT）为25％。当心肌梗死概率超过25％，应该进行溶栓治疗。临床医生可以运用Fagan列线图判断在溶栓治疗前是否需要行心超检查。假设超声心动图对新 MI 的假设灵敏度为 60%，特异性为 70%，这些百分比对应于阳性测试结果 (LR) 的似然比 (LR)+) 为 60/(100 − 70) = 2.连线连接验后概率线上治疗阈值（25％）到LR+（2.0）与验前概率线相交在大约0.14。很明显，当病人验前概率<14％时即使检测结果阳性，验后概率仍然不会超过治疗阈值。

Adapted from Fagan TJ.Letter: Nomogram for Bayes theorem.New England Journal of Medicine 293:257, 1975.
