放射性核素扫描使用放射性核素释放的放射性(称为核衰变)来产生图像。放射性核素是一种不稳定的同位素,通过释放能量作为辐射而变得更加稳定。这种辐射可以包括伽玛射线光子或粒子发射(如正电子,用于正电子成象)。
放射性核素产生的辐射可用于成像,也可用于治疗某些疾病(如,甲状腺疾病)。
放射性核素,常用锝-99m,可以与不同的稳定代谢活性的化合物结合而形成放射性药物,定位于特定的解剖或病变结构(靶组织)。放射性药物可通过口服或者注射给药。放射性核素通过一定时间到达靶组织后,使用伽玛照相机进行摄影。放射性核素发射的伽玛射线与伽玛照相机中的晶体闪烁体相互作用,产生光子,然后被光电倍增管转换成电子信号。通过计算机集成分析技术将信号形成二维影像。然而,只有靠近照相机的信号才能被准确分析;因此成像受到组织厚度和照相机量程的限制。
便携式伽玛照相机可以在床旁提供放射性核素成像。

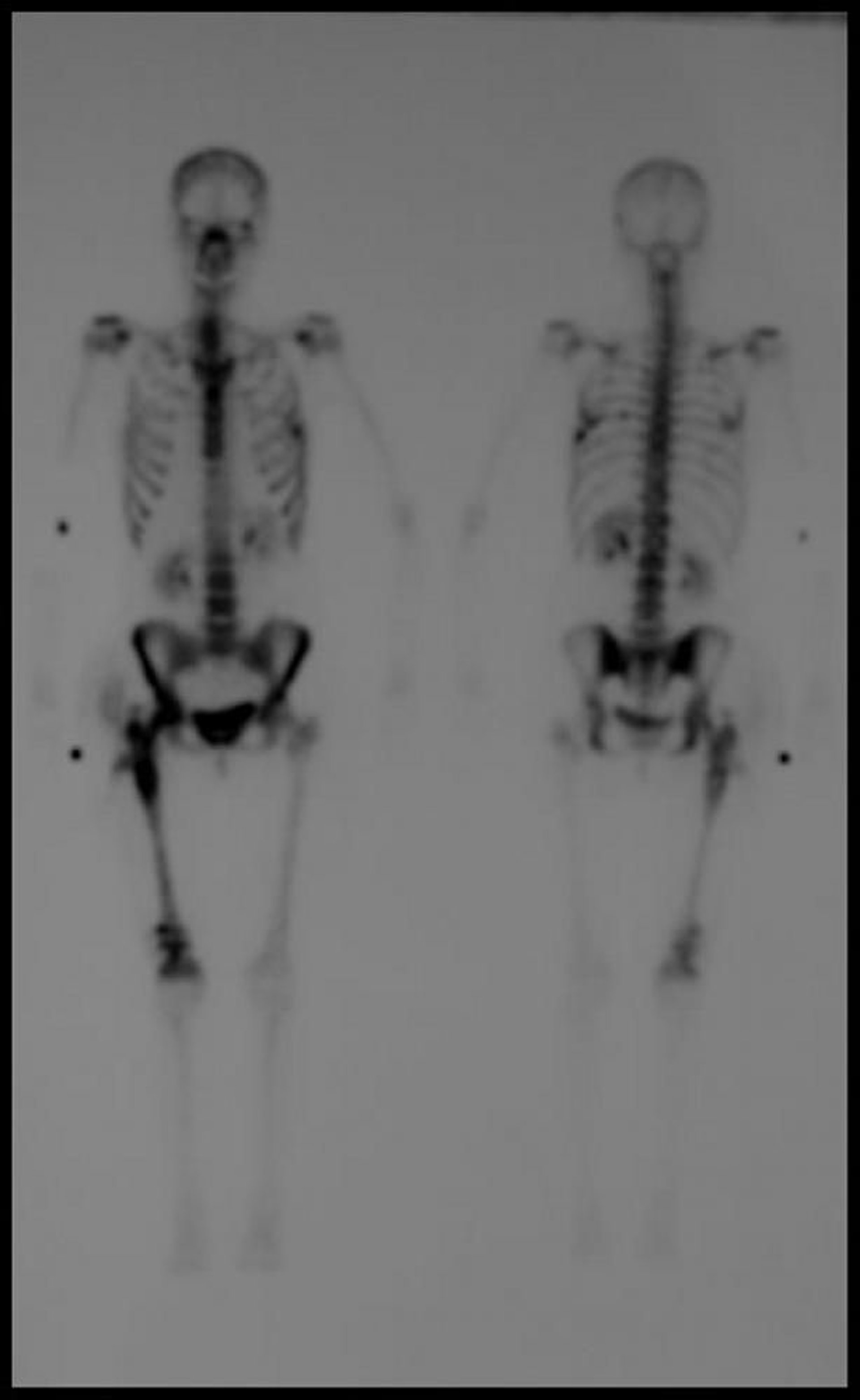

一般情况下,放射性核素扫描被认为是安全的;它采用相对低剂量的辐射,并提供了有价值的信息(例如,它使临床医生怀疑癌症扩散到骨骼时能对整个骨骼显像。
Image courtesy of Hakan Ilaslan, MD.
放射性核素扫描
根据检测的靶组织或者疾病选择不同的核素标记物:
对于骨骼成像,锝-99m与双磷酸盐结合可用于检查骨转移或感染。
对于炎症识别,标记的白细胞可用于局部炎症的诊断。
对于局部胃肠道出血,红细胞被标记可用于确定红细胞是否已经从血管渗出。
对于肝、脾或骨髓显像,可用硫胶体标记。
对于胆道系统成像,标记的亚胺基二乙酸衍生物可用于检查胆道梗阻、胆汁渗漏和胆囊病变。
放射性核素扫描还用于甲状腺、脑血管系统、心血管系统、呼吸系统,以及泌尿系统成像。例如,在心肌灌注成像中,心脏组织吸收放射性核素(如铊)与灌注成比例。这项检查可以结合运动试验。
放射性核素扫描技术还可以用于评估肿瘤。
放射性核素扫描的变化
单光子发射CT(SPECT)
SPECT利用伽玛照相机围绕患者成像。得到的一系列图像通过计算机重建为二维断层图像,与传统的CT方式类似。二维图像可用于断层重建为三维图像。
放射性核素扫描的缺点
放射性暴露取决于使用的核素及其剂量。有效剂量往往从1.5~17 mSv,如在以下内容(参见 American College of Radiology(ACR): Radiation Dose to Adults From Common Imaging Examinations):
对于肺扫描:约2mSv
骨骼和肝胆扫描:约3至6mSv
在心脏扫描中测得的锝值:约9至12毫西弗
放射性核素的反应罕见。
能够准确成像的区域是有限的,因为只有靠近伽玛照相机镜头的信号才能被准确定位。图像细节也可能受到局限。
通常,成像必须延迟数小时保证核素能够到达靶组织的时间。
在超声检查中,信号发生器与转换器相结合。信号发生器中的压电晶体将电转换成高频声波,这些高频声波被送入组织中。组织散射、反射和吸收不同程度的声波。反射回来的声波(回声)被转换成电信号。计算机分析信号,并在屏幕上显示一个解剖图像。
超声检查是便携式的,应用广泛,相对便宜,和安全。使用无辐射。
Procedure demonstrated by Robert Strony, DO, MBA, RDCS, FACEP, Medical Director, Point of Care Ultrasound, Geisinger; Clinical Associate Professor of Medicine, Geisinger Commonwealth School of Medicine; Associate Professor (Adjunct) Lewis Katz School of Medicine, Temple University.
Procedure demonstrated by Robert Strony, DO, MBA, RDCS, FACEP, Medical Director, Point of Care Ultrasound, Geisinger; Clinical Associate Professor of Medicine, Geisinger Commonwealth School of Medicine; Associate Professor (Adjunct) Lewis Katz School of Medicine, Temple University.
Procedure demonstrated by Robert Strony, DO, MBA, RDCS, FACEP, Medical Director, Point of Care Ultrasound, Geisinger; Clinical Associate Professor of Medicine, Geisinger Commonwealth School of Medicine; Associate Professor (Adjunct) Lewis Katz School of Medicine, Temple University.
超声的用途
超声可以识别浅表生长物和异物(例如,甲状腺,乳房,睾丸,四肢,一些淋巴结)。 对更深的结构,其他组织和密度(例如,骨,气体)可以干扰图像。
超声常用于评估以下内容:
心脏(超声心动图): 例如,检测瓣膜和腔室大小异常并估算射血分数和心肌应变力(参见超声心动图)
胆囊和胆道: 例如,检测胆结石和胆道梗阻(参见肝胆影像学检查:超声检查)
泌尿道: 例如,在肾脏区分囊肿(通常是良性)和坚实的肿块(常常为恶性),或检测梗阻,例如在肾脏,输尿管或膀胱结石或其它结构异常(参加泌尿生殖系统影像学检查:超声检查)
女性生殖器官: 例如,检测在卵巢、输卵管或子宫肿瘤和炎症(参见妇科肿瘤概论)
怀孕: 例如,评估胎儿的生长和发育,并检测胎盘异常(例如,前置胎盘—参见产科患者评价:超声检查)。
肌肉骨骼: 评估肌肉,肌腱和神经。
IAN HOOTON/SCIENCE PHOTO LIBRARY
床旁超声检查 (也称为床旁超声)越来越多地用于急性护理环境中,以协助诊断(例如容量状态、低血压原因、异物)和治疗(例如静脉导管插入术、关节穿刺术)。
超声检查也可用于指导活检取样和放置静脉导管。
超声有时在体内完成,在内窥镜或血管导管前端装一个小探头。
超声检查的变化
超声信息可以通过几种形式显示。
A型超声
A型是最简单的;信号在图表上记录为尖峰。显示图像的垂直轴(Y轴)表示回声振幅,横轴(X轴)表示患者的深度或距离。
这种类型的超声成像主要用于眼科扫描。
B型超声(灰阶)
B型模式是最常用的诊断成像;信号显示为一个二维的解剖图像。
B超通常用于评估发育中的胎儿,并评估器官,包括肝,脾,肾,甲状腺,睾丸,乳房,子宫,卵巢,以及前列腺。
B超成像的速度足够快,可以显示实时的运动,例如心脏跳动或血管搏动。实时动态显像可以提供解剖和功能信息。
M型超声
M模式用于显示运动的结构成像;运动的结构反射的信号被转换成沿一垂直轴的连续的波形。
M型超声主要用于评估胎儿心跳,在心脏成像中特别用于瓣膜病变的评价。
多普勒超声
多普勒超声检查用于评估血流。它利用多普勒效应(通过移动物体的反射改变声音频率)。移动的物体为血液中的红细胞。
通过分析声波频率的变化来确定血流的方向和速度:
如果反射波的频率低于发射波,说明血流方向背离传感器。
如果反射波的频率高于发射波,说明血流方向朝向传感器。
频率的变化的幅度与血流速度成正比。
反射的声波频率的变化被转换成图像显示血流方向和速度。
Image courtesy of Hakan Ilaslan, MD.
多普勒超声也用于
频谱多普勒超声 显示血流信息,以垂直轴上速度和在水平轴上的时间图像显示。如果多普勒角(超声波束的方向与血流方向之间的角度)能被确定,可以测量特定的速度。速度测量和频谱多普勒追踪的外观可以提示血管狭窄的严重性。
双多普勒超声结合了光谱超声的图像显示技术和B型超声波成像的双重优点。
彩色多普勒超声 将多普勒血流信息转换成血流的彩色图象;它显示在一个灰阶解剖超声图像上。 血流方向由颜色深浅显示(例如,红色血流朝向探头,蓝色血流背离探头)。 平均血流速度是由颜色的亮度显示(例如,明亮的红色代表朝向探头的高速血流;暗的蓝色代表背离探头的低速血流)。
超声的缺点
图像的质量取决于操作者的技术。
对于超重的患者,要获得清晰图像在技术上存在困难。
超声波不能通过骨骼或气体,因此超声检查很难获取这些图像。
