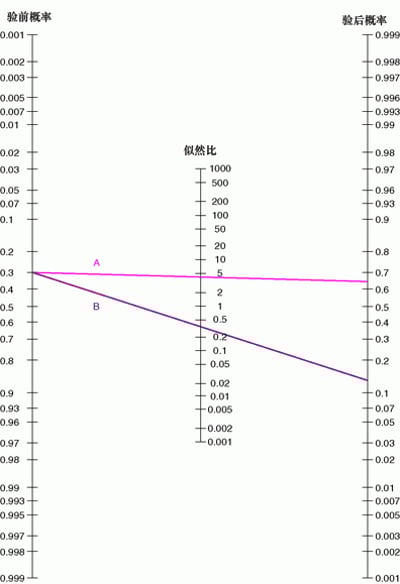

Fagan列线图

图中的样本线是使用表假设尿路感染患病率为30%的1000名女性队列中假设白细胞酯酶试验结果的分布中UTI试验的数据绘制的。连线A代表阳性检查结果,连线从验前概率0.3开始到LR+4.73,得到验后概率值为略微小于0.7,与算式中计算得到的0.67基本相同。连线B代表阴性检查结果,连线从验前概率0.3开始到LR-0.34,得到验后概率值为略微大于0.1,与算式中计算得到的13%基本相同。

LR+=阳性结果似然比;LR-=阴性结果似然比。

Adapted from Fagan TJ.Letter: Nomogram for Bayes theorem.New England Journal of Medicine 293:257, 1975.

Fagan列线图
