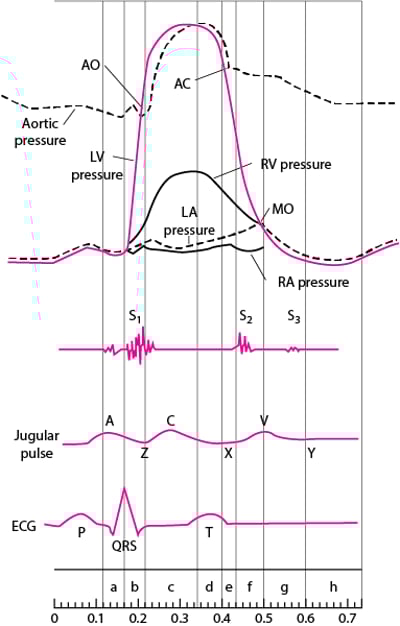

心动周期图,图示心腔压力曲线、心音、颈静脉波和心电图（ECG）

心动周期的各个时相为：心房收缩期（a）、等容收缩期（b）、最大射血期（c）、减慢射血期（d）、舒张早期（e）、等容舒张期（f）、快速充盈期（g）和舒张末期或缓慢充盈期（h）。为了说明的目的，瓣膜事件之间的时间间隔有改动，z点延长。

在颈静脉搏动描记中，A波代表舒张末期心房收缩，C波代表收缩早期颈动脉搏动或三尖瓣向右心房膨出，V波代表右心房压力和容积增加。 X 和 X' 下降代表右心房下部向心室移动，收缩末期 X' 代表心房充盈，Y 下降代表舒张期三尖瓣打开和心室充盈。

AO=主动脉瓣开放，AC=主动脉瓣关闭，LV=左心室，LA=左心房，RV=右心室，RA=右心房，MO=二尖瓣开放。
